Kamera inspekcyjna FIP - 430B

ZAAWANSOWANE NARZĘDZIE INSPEKCYJNE
Z WBUDOWANYM OPROGRAMOWANIEM DO ANALIZY







KLUCZOWE CECHY

• W pełni zautomatyzowane procesy w jednym kroku:
  - Automatyczna detekcja złącza
  - Automatyczne centrowanie obrazu
  - Automatyczne dopasowanie ostrości i optymalizacja
  - Automatyczne wykonanie zdjęcia
  - Automatyczna analiza pass/fail
  - Automatyczne wykonywanie raportów
• Wbudowana analiza inspekcji złącz (norma IEC, IPC i niestandardowe)
• Optymal na jakość obrazu cyfrowego z trzema poziomami powiększenia
• Wskaźnik LED pass/fail do szybkiego diagnozowania czystości złącz

APLIKACJE
Ponad 30 adapterów do złącz zaprojektowanych do:

• Sieci FTTx i hybrydowe
• Mobile fronthaul (FTTA) i backhaul
• System DAS i Small cells
• Centra danych
• Kampusy i sieci prywatne
• Laboratoria i ośrodki naukowe

CZY JESTEŚ PEWIEN CZYSTOŚCI SWOICH ZŁĄCZ?

Wykonane przez nas testy kabli światłowodowych na których widać wynik pozytywny i negatywny.


Inspekcja złącz optycznych jest kluczowym elementem przy uruchomianiu instalacji sieci światłowodowych i integralną częścią należytego wykonania. Wymaga ona użycia urządzenia inspekcyjnego z oprogramowaniem wykorzystującym automatyczną analizę i ocenę czystości złącza. Zachowanie wyników certyfikacji złącz przydaje się do przyszłego wglądu. Inspekcja złącz w sieciach światłowodowych zapewnia certyfikację od jednego końca do drugiego.

Jednakże, użytkownicy nie zdają sobie sprawy z tego, że standardy nie określają poziomu ostrości potrzebnego do poprawnej oceny złącza. Delikatnie odstępstwa od poprawnej ostrości obrazu złącza, podczas analizy zgodności z normami inspekcji, mogą nie uwzględnić defektów i ocenić wynik jako „pozytywny”. Niestety, niewykryte defekty poszerzają kryteria akceptacji, powodując, że wynik będzie nieprawdziwy.

Rys.1 Niedostateczna ostrość obrazu może ukryć poważne defekty dając werdykt „pozytywny”		Rys.2 Zoptymalizowane dopasowanie ostrości zapewnia, że wszystkie defekty wpływające na jakość są widoczne

Takie nieprawdziwe wyniki często wprowadzają w błąd użytkownika i prowadzą do kosztownych konsekwencji. Dalsze usprawniania systemów do większych przepustowości, takich jak 40G/100G mogą skończyć się niepowodzeniem, ponieważ tolerancja wskaźników tłumienności wtrąceniowej (IL) i strat odbiciowych (ORL) dla wyższych przepustowości sieci jest znacznie bardziej zawężona. Na przykład, złącze posiadające niewielki defekt w obszarze rdzenia może utrzymać przepustowości 2.5 G i 10 G, ale uzyskanie przepustowości 100G może zakończyć się niepowodzeniem. W przypadku gdy takie łącze, będące związane umową o poziomie świadczenia usług (SLA), zostanie wybrane do zwiększenia transmisji danych wtedy może stać się ono źródłem poważnych problemów finansowych.

Nieprawdziwe wyniki mogą stać się przyczyną długich i żmudnych napraw, ponieważ inżynierowie musząw tym przypadku szukać awarii na poziomie światłowodów (karty transmisyjnych, miejscach spawów) zanim będą ponownie sprawdzać na nowo złącza, które przynosiły wcześniej pozytywne wyniki.

Zły stan złącz może także wpływać na wyniki. Dobrym przykładem są gorsze odczyty ORL z OTDR wywołanie brudnymi złączami, które zazwyczaj charakteryzują się większym odbiciem. Innym, częstym spotykanym przykładem błędnych odczytów podczas testów BERT 40 G lub 100 G OTN. Mogą pojawić się takie problemy jak korekcja błędów (FEC) i prowadzić do niepotrzebnego szukania usterek na poziomie sprzętu Tx i Rx zamiast na poziome złączy. W tym przypadku jedynym rozwiązaniem jest uzyskanie wiarygodnych wyników, powrót na miejsce i ponowne testowania łącza.


UNIKAJ NIEPRAWDZIWYCH WYNIKÓW

Aby uniknąć takich kwestii, użytkownicy wymagają metod, które optymalizują jakość obrazu i zapewniają spójność wyników inspekcyjnych. Jest to właśnie obszar działań nowej kamery inspekcyjnej FIP - 430B. Dzięki swoim w pełni zautomatyzowanym możliwością, FIP-430B zapewnia zoptymalizowaną jakość obrazu. Automatycznie dopasowuje i optymalizuje centrowanie obrazu i następnie automatycznie wykonuje zdjęcie i analizuje zgodność z zaprogramowanymi standardami IEC, IPC lub niestandardowymi ustawieniami, dostarczając dokładnych wyników – wszystko to w JEDNYM kroku.


UZYSKAJ DOKŁADNE WYNIKI INSPEKCJI

Autofocus dostępny w nowej kamerze FIP - 430 nie tylko przyspiesza proces inspekcji ale również optymalizuje dopasowanie ostrości aby zapewnić wykrycie wszystkich defektów mogących wpłynąć negatywnie na wydajność złącza.

Odpowiedni system sam dopasowuj centrowanie obrazu aby zapewnić widoczność wszystkich obszarów złącza i wtedy automatycznie dopasowuje ostrość aby osiągnąć najlepszą optyczną rozdzielczość. Następnie, wykorzystywany jest standard IEC, IPC lub niestandardowy, aby zapewnić dokładną certyfikację wyników w mgnieniu oka.


SZYBKA INSPEKCJA JAKOŚCI ZŁĄCZA

Kiedy zlecasz komuś sprawdzenie sieci światłowodowej, chcesz mieć pewność, że technicy zastosują najlepsze urządzenia i dokonają prawidłowej oceny złączy optycznych. Zaniedbanie tej czynności może doprowadzić do poważnych problemów sieci co w rezultacie będzie wymagało długich, pracochłonnych napraw. Nowa seria FIP-430B jest wynikiem wieloletnich doświadczeń w dziedzinie inspekcji zakończeń włókien światłowodowych. Nowy wygląd i funkcjonalność została zaprojektowana uwzględniając opinie i sugestie użytkowników końcowych celem zoptymalizowania i przyspieszenia procesu inspekcji.

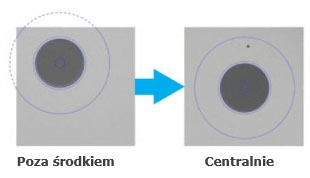

AUTOMATYCZNE CENTROWANIE OBRAZU WŁÓKNA

Ta funkcja obniża czas inspekcji o połowę, ponieważ automatycznie wykrywa płaszczyznę włókna i natychmiastowo centruje obraz. Użytkownik musi się jedynie skoncentrować na ocenie czystości włókna. Jest to szczególnie przydatne podczas inspekcji patchpaneli w trudnodostępnych miejscach. Kamera FIP-430B zapewnia także, że użytkowniknie ominie defektów w newralgicznych miejscach konektorów.


TRYB POTRÓJNEGO ZBLIŻENIA

Poprzez optymalizację wielkości obrazu, użytkownik dostaje szczegółowy widok wszystkich defektów. Jest to jedyna przenośna sonda pomiarowa dostępna na rynku oferująca trzy poziomy zbliżenia.
